IPX5-6強噴水試驗箱
一、產品簡介
本設備的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能，該設備主要用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其及零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是后達到要求，以便產品的設計、改進、檢定及出廠檢驗使用。
二、符合標準
GB4208-2017外殼防護等級（IP代碼）中IPX5、IPX6防護等級；
IEC 60529:2013外殼防護等級（IP代碼）中IPX5、IPX6防護等級。
ISO20653:2006道路車輛-防護等級（IP代碼）-電氣設備對外來物、水和接觸防護中IPX5、IPX6防護等級；
GB2423.38-2005電工電子產品環境試驗第2部分 試驗R水試驗方法與導則中IPX5、IPX6防護等級；
IEC60068-2-18：2000電工電子產品環境試驗第2部分 試驗R水試驗方法與導則中IPX5、IPX6、防護等級。
三、產品結構
底部設置一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤速度在面板上控制。
| 四、主要技術參數 | |
| 內箱尺寸 | 1000×1000×1000 mm（W×D×H） |
| 外箱尺寸 | 約3800×1060×1700 mm（W×D×H）以實際尺寸為準，噴水桶在寬3800mm方向，分兩節1250mm/節，可拆卸。 |
| 轉盤直徑 | 600 mm |
| 轉盤承重 | 20 kg |
| 轉盤轉速 | 1～7R/min |
| 轉盤正、反轉 | 如樣品需帶電測試，轉盤要帶正、反轉功能，費用另收2500元（選配）。增加一個測試孔 |
| 噴水頭數量 | 2個；其中IPX5噴頭1個，IPX6噴頭1個 |

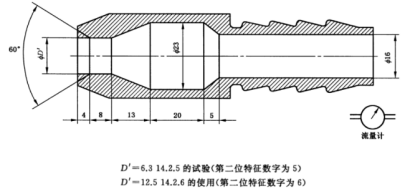

| 噴孔內徑 |
 φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級) |
| 噴水流量 | 12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級) |
| 噴頭離樣品的距離 | 2.5m |
| 管徑 | 四分、一寸軟壓管各一條 |
| 噴水壓力 | 30～100kpa（按流量調節） |
| 噴水試驗時間 | 至少3min或更多時間（可設定） |
| 預設試驗時間 | 1S～9999H59M59S任意可調 |
| 水源 | 建議用純凈水或蒸餾水 |
| 內箱材質 | SUS304不銹鋼 |
| 外殼材質 | SUS304不銹鋼 |
| 五、電氣部分 | |
| 控制器 | 7寸觸摸屏控制器 |
| 控制系統 | 自主研發觸摸屏控制系統（Teelong) |
| 水循環系統 | 保證水源循環使用 |
| 噴淋系統 | 由水泵、水壓表、固定式噴管支架組成 |
| 調速控制 | 調速平穩，控制精度高 |
| 噴水壓力表 | 可顯示噴水壓力 |
| 流量壓力控制 | 采用手動閥控制流量和壓力，數位流量計指示流量 |
| 接線工藝 | 符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
| 六、設備使用條件 | |
| 保護系統 | 漏電、短路、缺相保護 |
| 環境條件 | 溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa |
| 進水管與排水管管徑 | 4分管，請用戶規劃好設備擺放位置后，提前把進水管、排水管接好。 |
| 水源 | 建議用純水或蒸餾水（需方自備） |
| 電源線 | 標配3米長 |
| 電源 | 380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約3KW（設備功率）。 |
| 試驗設備禁止 |
1、 生物試樣的試驗或儲存； 2、 劇毒物質試樣的試驗或儲存； 3、 放射性物質試樣的試驗或儲存； 4、 腐蝕性物質試樣的試驗或儲存； 5、 強電磁發射源試樣的試驗或儲存； 6、 易燃、爆炸、易揮發性物質試樣的試驗或儲存； 7、試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。 |

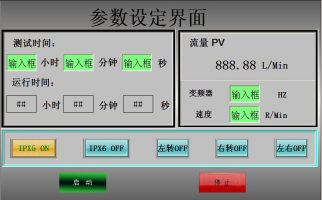

| 七、控制界面 | |
  （開機界面） |
|
| 序號 | 名稱 | 產地/品牌 | 單位 | 數量 |
| 1 | 觸摸屏 | 昆侖通泰 | 個 | 1 |
| 2 | PLC控制器 | 信捷 | 套 | 1 |
| 3 | 水泵 | 飛力 | 個 | 1 |
| 4 | 開關電源 | 臺灣明緯 | 個 | 1 |
| 5 | 中間繼電器 | 臺灣士研 | 套 | 1 |
| 6 | 空氣開關 | 正泰 | 個 | 1 |
| 7 | 流量計 | 巨屹 | 個 | 1 |
| 8 | 近接開關 | 臺灣陽明 | 個 | 1 |
| 9 | 電子閥 | 亞德克 | 個 | 1 |
| 10 | PVC管 | 聯塑 | 套 | 1 |
| 11 | 減速電機 | 瑞踴 | 個 | 1 |
| 12 | 相序保護器 | 歐姆龍 | 套 | 1 |
