三箱沖擊試驗箱
一．設備主要優點概述：
l 本系列高低溫沖擊箱為最新型技術，功能強大，操作方便。
l 溫度控制采用本公司最新專利技術----冷量需求技術，與傳統的BTC（實質是冷熱互耗）控制方式相比，更省電，使用成本更低。
l 當高溫試驗保持時間≥2H時，壓縮機自動轉休眠狀態，節省制冷電力和延長壓縮機壽命。（注：傳統的沖擊箱只要開機，壓縮機始終工作，低溫箱始終處低溫狀態等待。）
l 當?shù)蜏卦囼?yàn)保持時間≥2H時，高溫箱加熱控制系統自動轉休眠狀態，節省加熱電力。（注：傳統的沖擊箱只要開機，高溫箱始終處高溫恒溫狀態等待。）
二．技術參數表
| 測試方式 | 三箱式，試樣不動，通過風門切換實驗區冷熱 |
|
容積 內尺寸 外尺寸 |
512L W800mm×H800mm×D800mm W 1600 × H 2150× D1900㎜（約） |
|
高溫箱預熱溫度 升溫時間 |
RT+10 ℃ ～ ﹢220 ℃ RT+10 ℃ ～ ﹢220 ℃∕ 40min |
|
低溫箱預冷溫度 降溫時間 |
﹣10 ℃ ～ ﹣70 ℃ ﹢25 ℃ →﹣70℃ /95 min |
|
低溫沖擊范圍 高溫沖擊范圍 |
0 ℃ ～ ﹣60℃ ﹢60 ℃ ～ ﹢200 ℃ |
|
沖擊轉換時間 沖擊恢復時間 |
≤10 S ≤5 min（高、低溫保持時間要求≥30min） |
|
測試區溫度波動 溫度均勻度 溫度偏差 |
≤± 0.5 ℃ ≤2 ℃ ≤± 2 ℃ |
| 試樣負載條件 | ≤50kg，無發熱，超過此條件需說明，重新設計制冷功率 |
| 試驗條件要求 | 高溫保持≥30min，低溫保持≥30min，小于30min 定貨時要說明 |
| 箱體材質 | 內箱：不銹鋼板 ( SUS # 304 ), 外箱：鋼板烤漆或不銹鋼 |
| 箱體結構 | 分低溫儲冷區﹑高溫儲熱區﹑測試區三部份 |
| 儲能材料 | 采用熱容量較大的耐冷材料 |
| 風 門 結 構 | 試樣靜止,氣動組件驅動儲冷區或儲熱區閥門引導冷熱氣流沖擊試樣 |
|
送風系統 高均勻度風道 |
耐高/低溫不銹鋼多翼式循環離心風輪 正壓式出風口設計，達到高均勻度要求 |
|

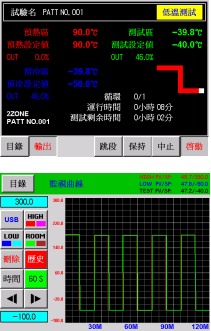

控制器: 顯示分辨率 傳感器 恒溫控制 |
彩色液晶TFT LCD 7 英寸真彩色，支持上位機讀取數據（配置485或232端口） 溫度：0.1℃，時間：0.1min T型快速反應傳感器，0.1℃ PID延時控制，SSR無觸點等周期控制 |
|
主要功能 |
程式預置，串聯,循環,自動除霜設定, 正反向三溫度沖擊, 正反向兩溫度沖擊, 停電記憶裝置, 屏幕保護,溫度分段校準,中英文切換,通訊,數據，記錄, 曲線顯示，報警等 |
| 記錄容量 | 控制器自帶：以60秒采樣計算可記錄90天歷史數據及曲線功能U盤導出試驗數據 |
| 制冷系統 |
高效率超低溫冷凍壓縮機 (水冷) 制冷方式:雙級壓縮機(德國博客或比澤爾） 高效率316#不銹鋼釬板式冷煤冷熱交換器（中冷器） 高效率組件斜率式蒸發器 采用高效節能模式、降噪設施（≤65dB） |
| 無霜系統 | 可確保100循環內無需除霜?jiǎng)幼?/span> |
| 電氣零部件 |
電源開關：德力西 交流接觸器: 臺灣士林 熱繼電器: 臺灣士林 熱繼電器: 臺灣士林 控制器: 硬件進口（軟件自主開發） 干燒保護器: 韓國 |
| 安全保護裝置 |
壓縮機過載，過壓保護 絕對值超溫保護，相對值超溫保護 高溫槽/低溫槽/防干燒保護 電力安全接地保護，線路短路保護 |
| 安全保護裝置 |
壓縮機過載，過壓保護 絕對值超溫保護，相對值超溫保護 高溫槽/低溫槽/防干燒保護 電力安全接地保護，線路短路保護 |
|
電源要求 氣源要求 |
電源容量：36KW， 380V/50Hz 最大電流80A 氣壓源：壓力不得低于0.5MPa（5Kg/Cm2） |
| 使用條件 | 環境溫度為5℃～+30℃、相對濕度≤85%、試驗箱內無試樣條件下 |
| 標準配置 |
高度可調之不銹鋼測試架二個 側部開50mm測試孔 |
| 售后服務與保修期 |
保用：1年 維修備份零組件十年以上庫存 長期技術支持和免費軟件升級 |
| 環境及冷卻要求 |
環境溫度：5～30℃，通風良好 循環冷卻水供水壓力：0.25～0.4MPa，水溫15～30℃）（水冷機型） 用戶提供：氣壓源、電源、循環冷卻水 |
|
設備及實時試驗照片 |
  |
